TV DIY 수리 후속편

안녕하세요, 저번에 저를 패배시킨 TV 기억하시죠? 최근에 새로운 정보를 받아서 다시 도전하게 되었습니다.

이제 서론은 넘어가고 바로 본론으로 들어갑시다! 이번 게시글은 조금 복잡할 수 있기 때문에 재미로 보시거나 참고 자료로만 사용해주셨으면 합니다.

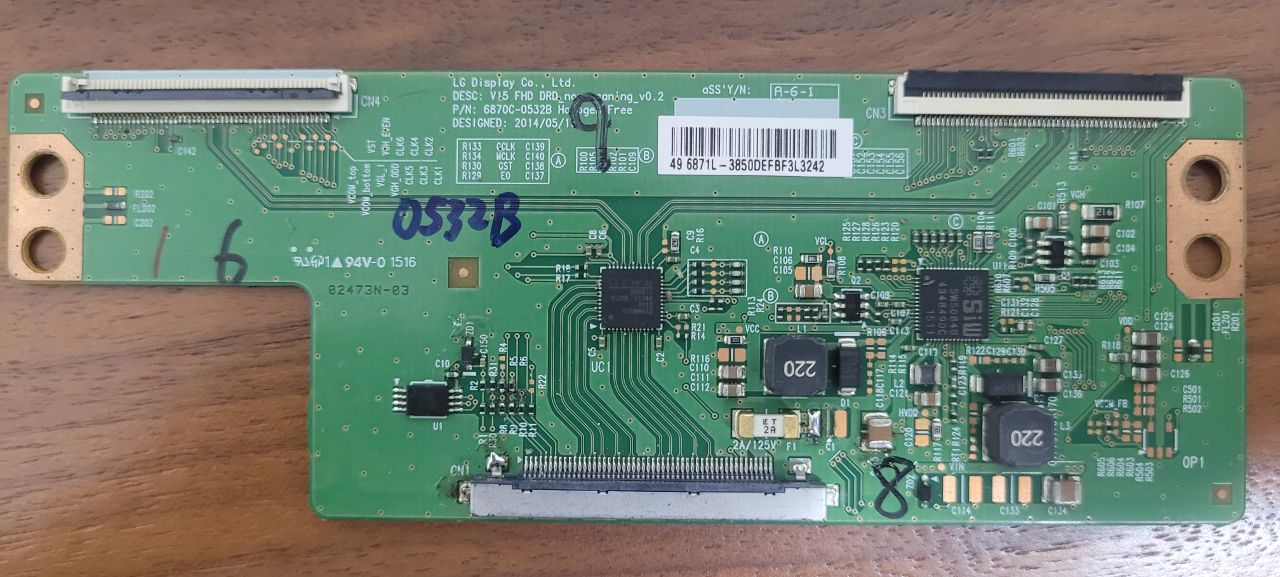

먼저, 저번에 말했던 TCON 보드라는 것을 변경 해봅시다. 이걸 따라하신다면 문제를 다른 방법으로 진단하신 다음 진행하셔야 합니다 (그리고 모든 변경사항을 되돌릴 방법을 가지고 있어야 합니다)

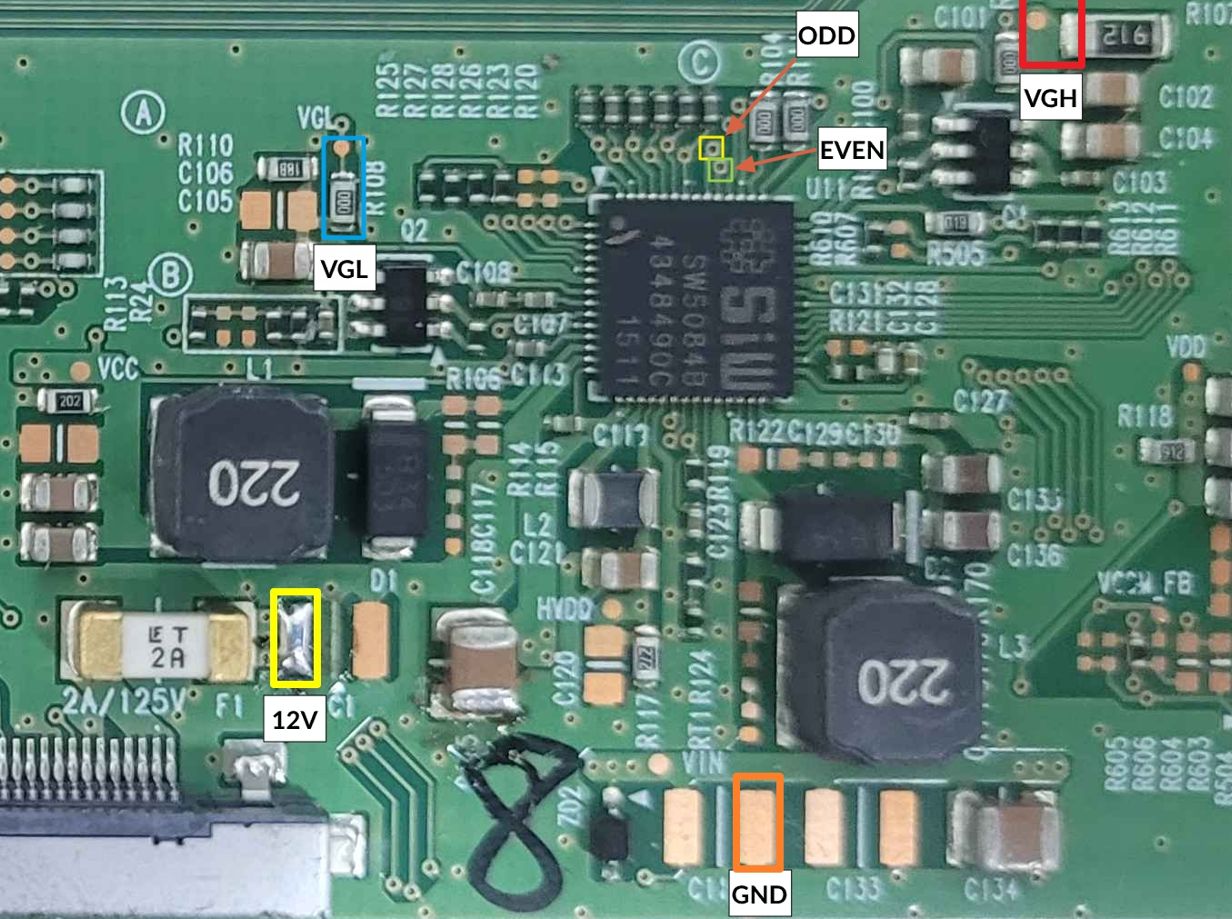

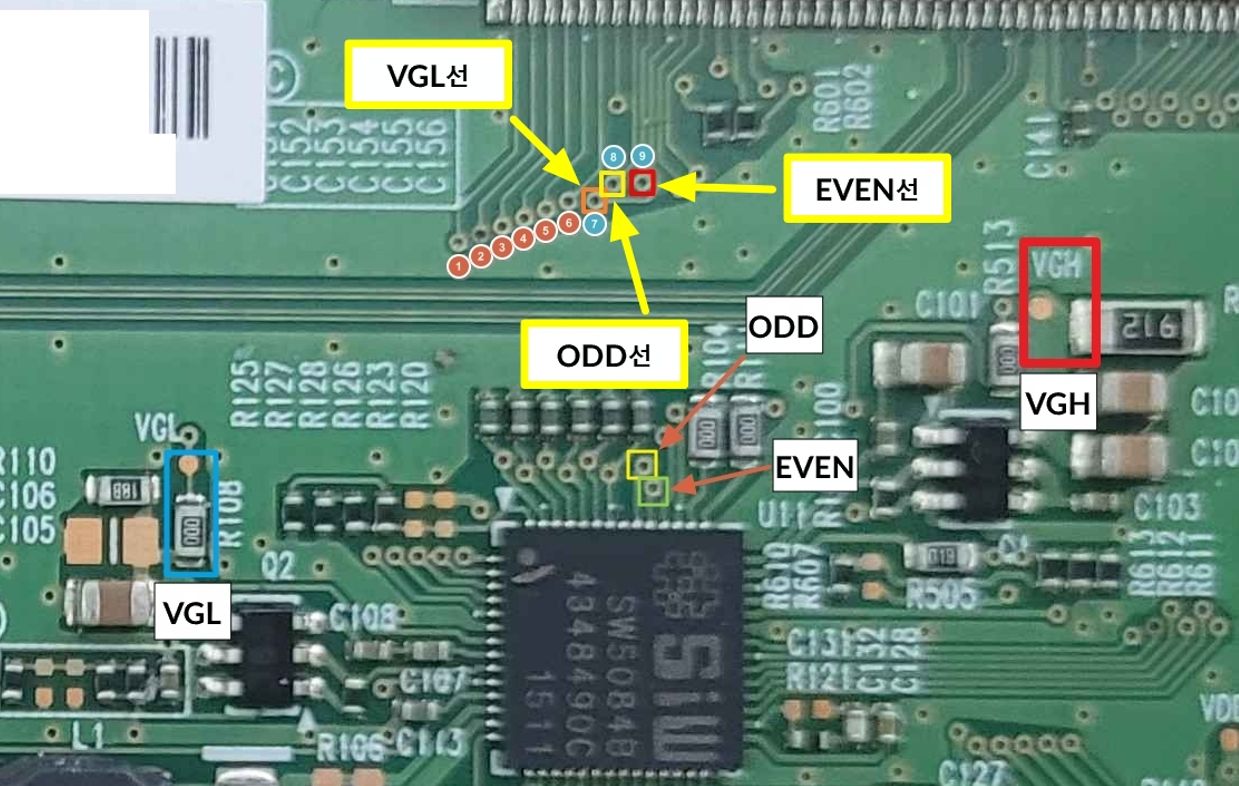

이게 저희가 변경할 TCON 보드입니다. 여기서 "SiW"라고 크게 적힌 칩 한개를 주목해주세요. 이 칩이 TCON 보드의 전압 변환기입니다.

먼저, 혹시 VGL-VGH 모듈을 사용하신다면 해당 부분에 전원 입력을 연결해주시고, VGH_ODD와 VGH_EVEN 두개 다 연결을 해제하신 다음 (나중에 VGH 출력을 VGH_EVEN에 연결) VGL 패드 부분에 있는 "0" 저항을 제거해주셔야 합니다. 저는 그럴 필요가 없었기 때문에 그냥 놔뒀습니다.

저번 포스트 이후에 오른쪽 패널의 VGL 선을 끊어내자 화면 양쪽이 다 정상으로 나오지만 2초마다 깜빡거리는 증상이 발생했습니다.

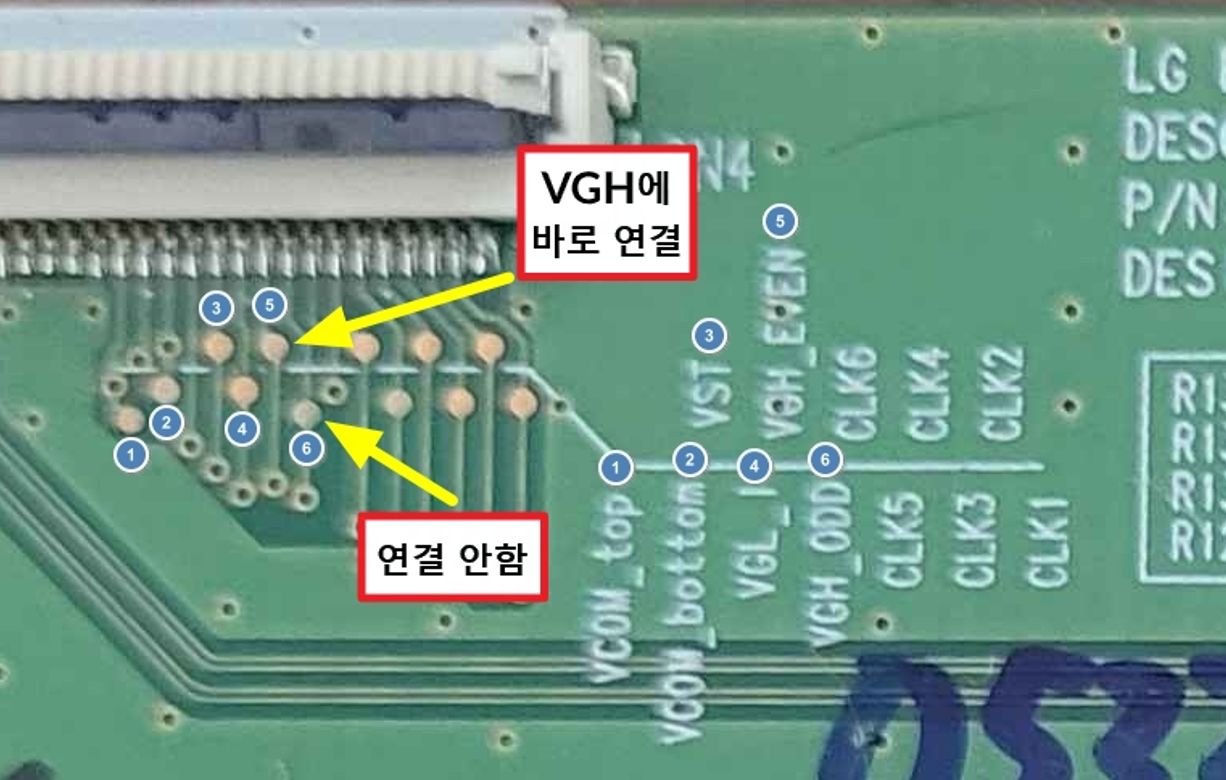

저의 경우 오른쪽 패널이 쇼트가 났기 때문에 표시된 3개의 선을 모두 끊어줍니다. 왼쪽 패널의 연결에서 전원이 공급되기 때문에 문제가 없습니다. 칩에서 나오는 ODD와 EVEN선 역시 끊어줍니다.

그리고 쇼트가 나지 않은 쪽의 패널 커넥터에 다음과 같이 전원을 연결해줍니다. 이 문제는 앞에서 서술한 깜빡거리는 증상을 해결합니다.

이렇게 하면 이제 화면은 완전히 복구됩니다. 백라이트 드라이버가 이상하기 때문에 드라이버를 변경해줍니다. 저는 스스로 전압을 변경하는 형태로 주문했는데 실수로 49인치가 아니라 42인치까지 호환되는 것을 주문하는 바람에 화면이 좀 어둡습니다. 백라이트가 오래되어 푸른빛이 많이 나오는 것도 있지만 일단 확인하는데에는 문제가 없으니 넘어갑니다.

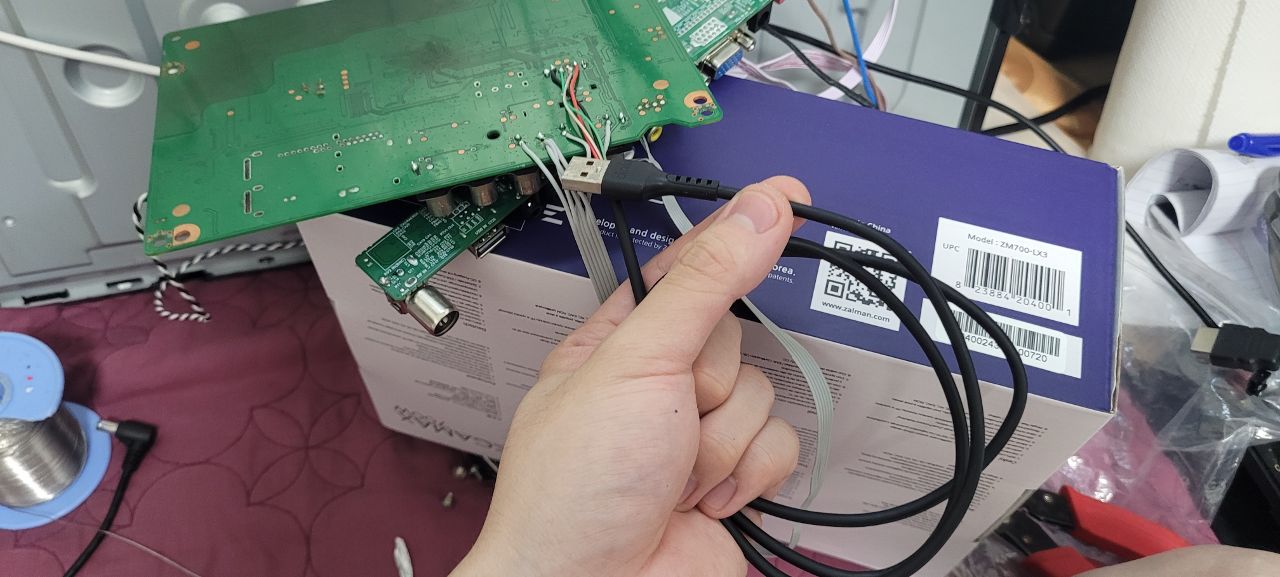

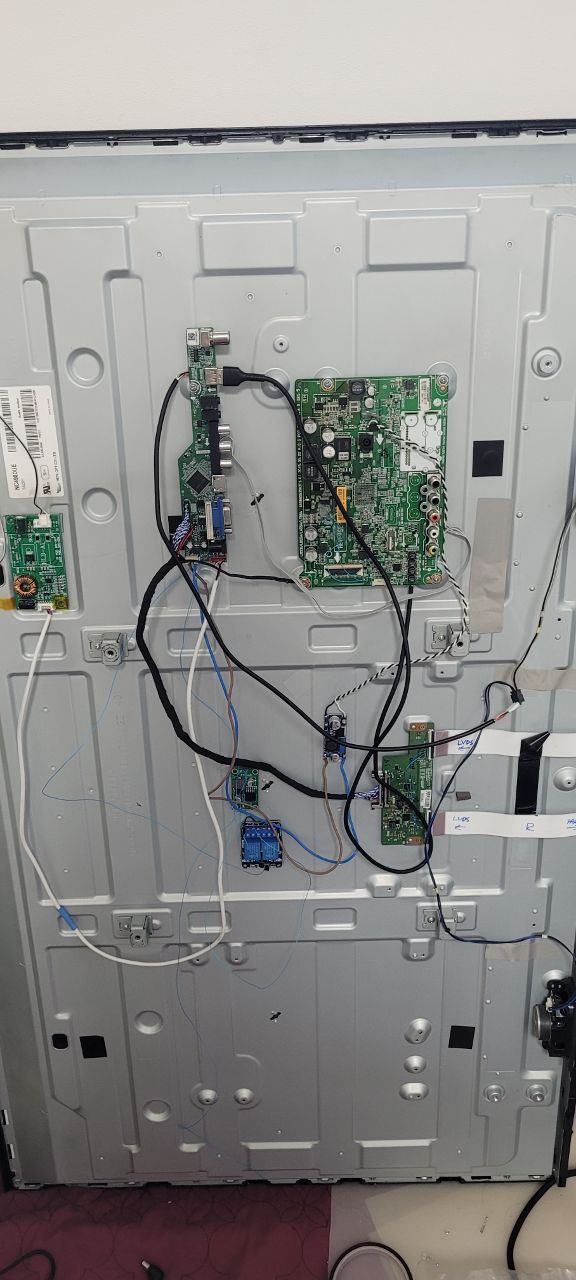

이제 조립을 해야하는데 구멍을 많이 내기는 심히 귀찮습니다. 따라서, 보드에 원래 있던 커넥터를 다시 쓰기로 합니다. 이전에 연결되어 있던 USB 관련 회로를 모두 제거하고, USB 케이블을 저렇게 연결해줍니다. 최대한 많은 기능을 살릴것이기 때문에 이때 같이 컴포지트 (RCA) 입력도 같은 방법으로 연결해줍니다 (회색선)

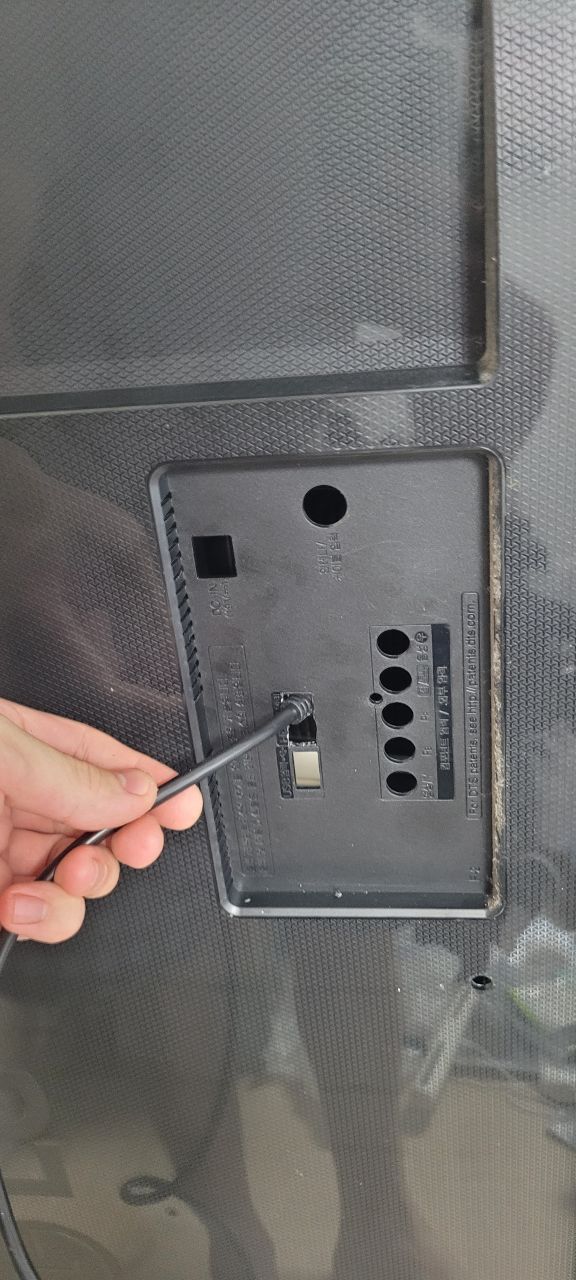

HDMI선은 제가 기역자 연결선이 없기 때문에 안에서 바로 연결되는 케이블을 빼는 형태로 해두었습니다. 구멍을 살짝만 더 크게 해줍니다.

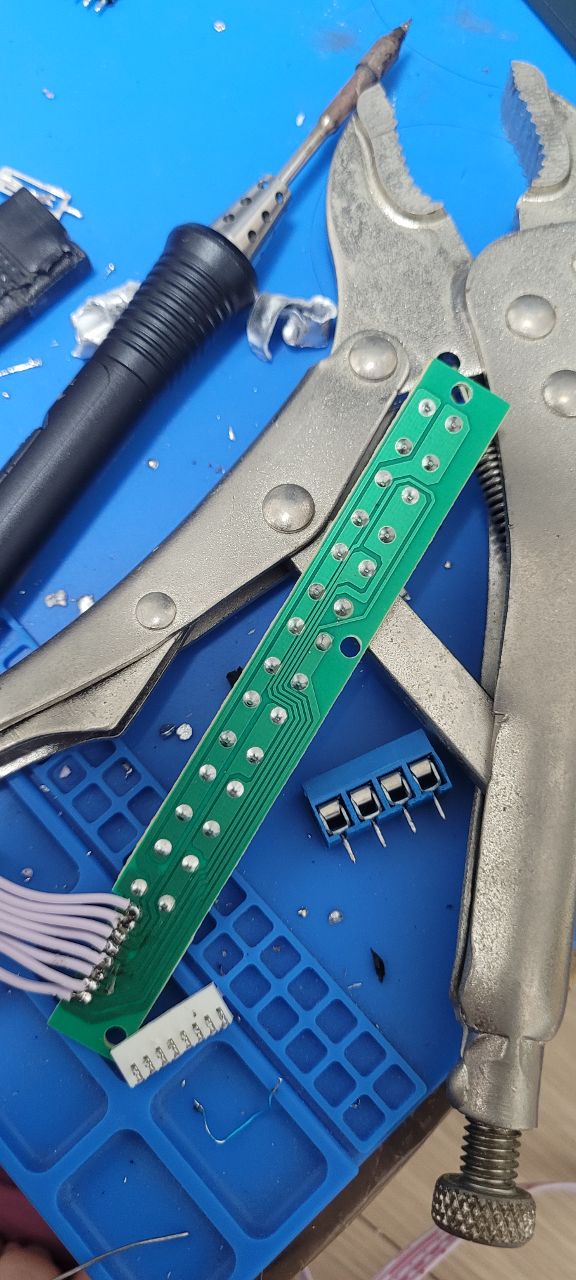

딱히 쓸일은 없겠지만 버튼도 달것이라서 커넥터를 떼어내고 더 슬림하게 해줍니다.

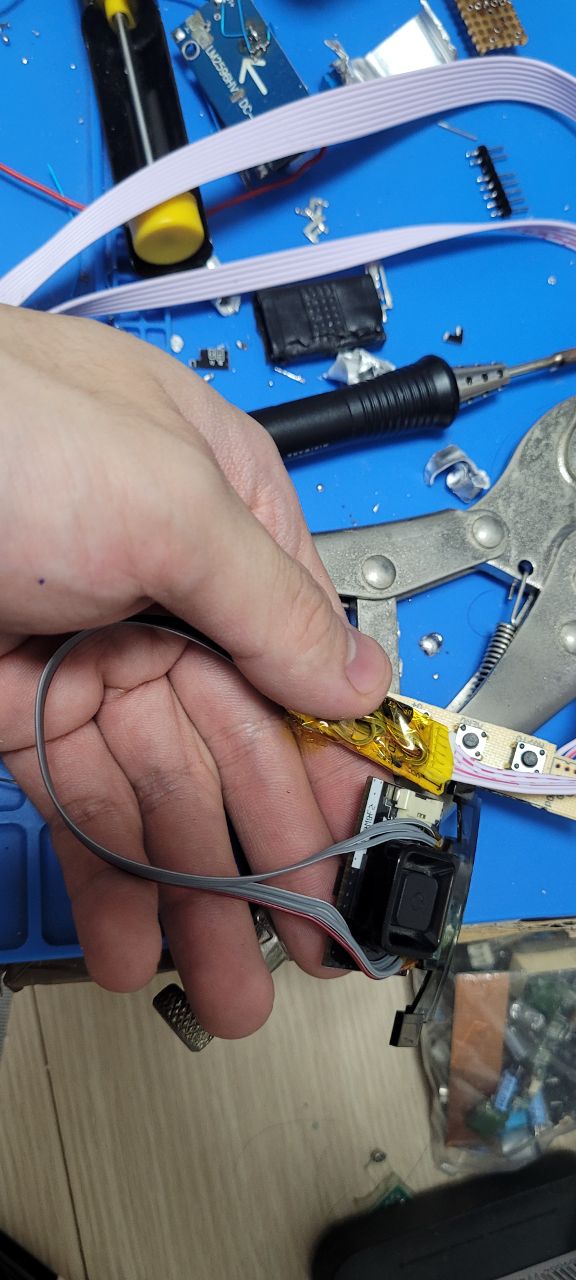

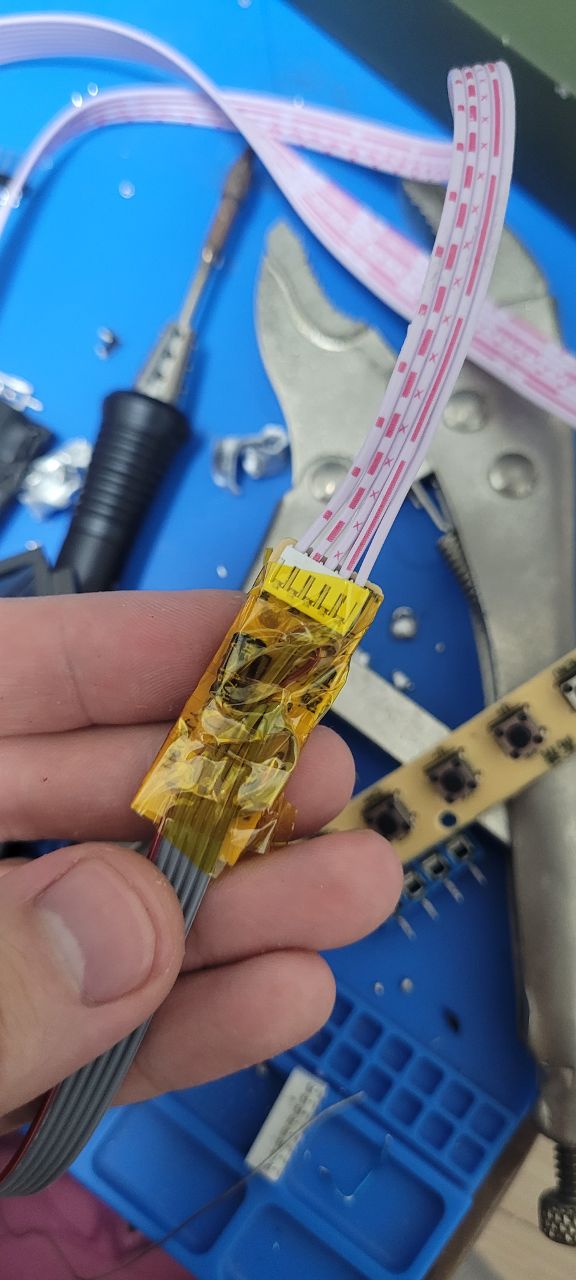

리모컨 수신기와 표시등을 이렇게 연장을 해서 원래 수신기와 LED가 있던 곳에 넣어줍니다.

이것을 하기 위해서는 보드를 약간 잘라내야 합니다. 당연히 원리 기능을 상실하게 되니 주의하세요.

나사로 고정이 가능한 것은 모두 나사로 고정하고, 추가로 실리콘 테이프로 고정을 더 해줍니다.

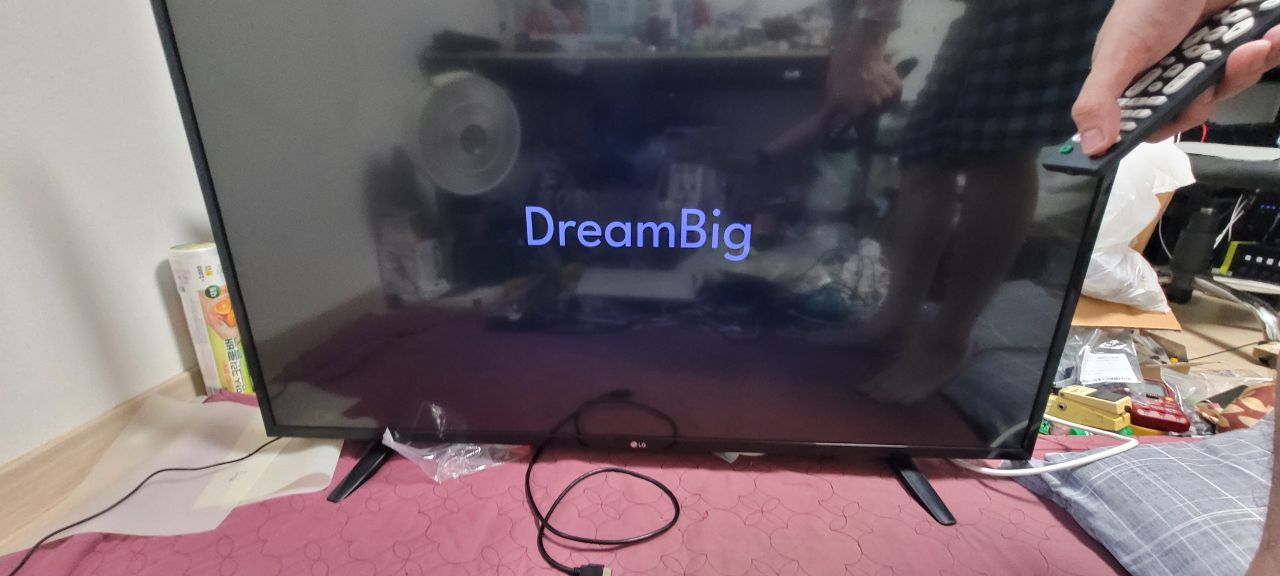

뚜껑을 닫고 조립을 마친 다음 로고를 적용해줍니다. (INPUT - MEDIA - PHOTO - 원하는 사진 USB에 담아서 띄움 - 리모컨 파란 버튼 - Capture Logo - 오른쪽 버튼)

저는 이것에 대한 꿈이 나름 컸기 때문에 DreamBig이라고 하는 로고를 만들었습니다.

그리고 대망의 테스트입니다... 이게 안되면 모두 물거품이 될것이니 아주 중요합니다.

선을 연결해주고 아주 조심스럽게 TV를 배치합니다. 저번에 부모님 댁에 가져다드린 TV는 청소하시다가 실수해서 넘어졌는데 그걸 잡으신다고 무릎으로 받았다가 액정이 깨져서 버리게 되었다고 하십니다. 리모컨을 누릅니다.

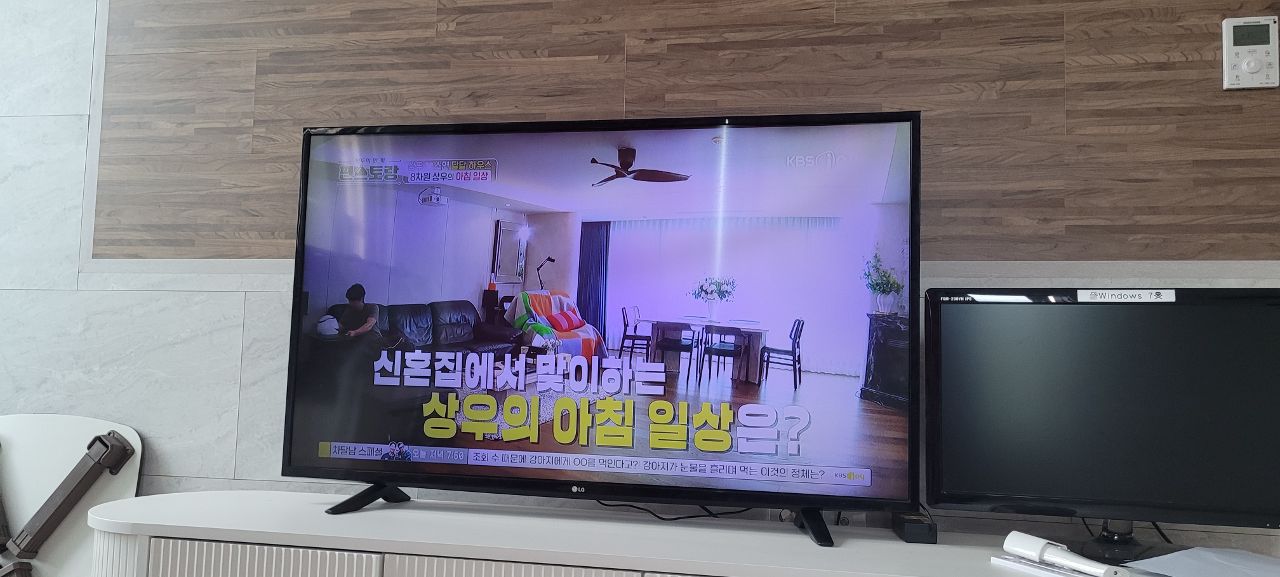

비록 화면이 좀 어둡기는 하지만, 작동은 잘 합니다. 다행이네요!

알리에서 산 만능보드는 한국 리모컨하고 호환이 잘 안되기 때문에 설정에서 HDMI CEC라는 기능을 활성화하고, 셋톱박스에서도 해당 기능을 활성화해줍니다. 이렇게 하면 한쪽이 켜졌을 때 반대쪽도 같이 켜집니다.

이제 백라이트만 좀 어떻게 하면 될 것 같네요. 완전히 파랗게 된건 아니지만 좀 눈이 아픕니다. ㅎㅎ

오늘도 글을 읽어주셔서 감사합니다!
