스마트홈만들기 1탄 토로님이 알려주신 스마트 IR 리모컨으로 일반 가전 스마트화 하는 방법

안녕하세요. 짱군입니다.

토로님께서 올려주신 스마트홈만드시는 모습에 자극아닌 자극?을 받아 저도 여러분들께 쉽게 꾸밀 수 있는 방법들을 하나씩 공개 해드리려고 합니다.

아마도 토로님은 오픈소스 IoT 홈토메이션 도구인 HA(Home Assistant)로 구성 하신 것 같습니다.

이것의 장점은 집안에 소규모 서버를 구성하는 것이라 스마트 홈 디바이스 제조사들의 서버가 문제가 생기더라도 제어 가능하다는 것과 기기들에게 빠르게 명령 전달과 모니터링에 대한 장점이 있죠.

전 그렇게까지는 못하고 있지만 (사실 자가가 아니라 ㅜㅜ) 저처럼 셋방살이 하시는 분들이나 초보자들이 따라하기 쉬운 방법을 하나 하나 알려 드리겠습니다.

그 첫번째가 바로 WiFi방식의 스마트 IR 리모컨으로 리모컨으로 작동되는 일반 가전제품을 스마트화 및 자동화 하는 방법입니다.

저희 집은 2년된 신축 빌라임에도 제품 단가를 줄이려고 빌라 업자 분들이 일반 시스템 에어컨(일명 천장형 에어컨)을 설치 해 놓았더군요.

우선 작동하는 영상 먼저 공개 해드리겠습니다. (제 목소리가 부끄럽네요 ㅠㅠ)

자 이렇게 음성으로도 작동 시킬 수 있고, 아래 사진 처럼 조건을 걸어 일정 온도가 되면 자동으로 켜지게 할 수도 있습니다.  물론 위치 조건까지 걸면 스마트폰이 집에 있지 않은 이상 밖에 나가면 꺼지게 할 수도 있죠.

자! 그럼 어떻게 꾸밀 수 있는 지 알려 드리겠습니다.

저는 가성비와 타 플랫폼(예를 들면 구글, 애플의 스마트홈 플랫폼)과의 호환성을 고려하여 Tuya & Smart Life플랫폼으로 구성 했습니다.

방식은 WiFi방식을 선택을 했죠.

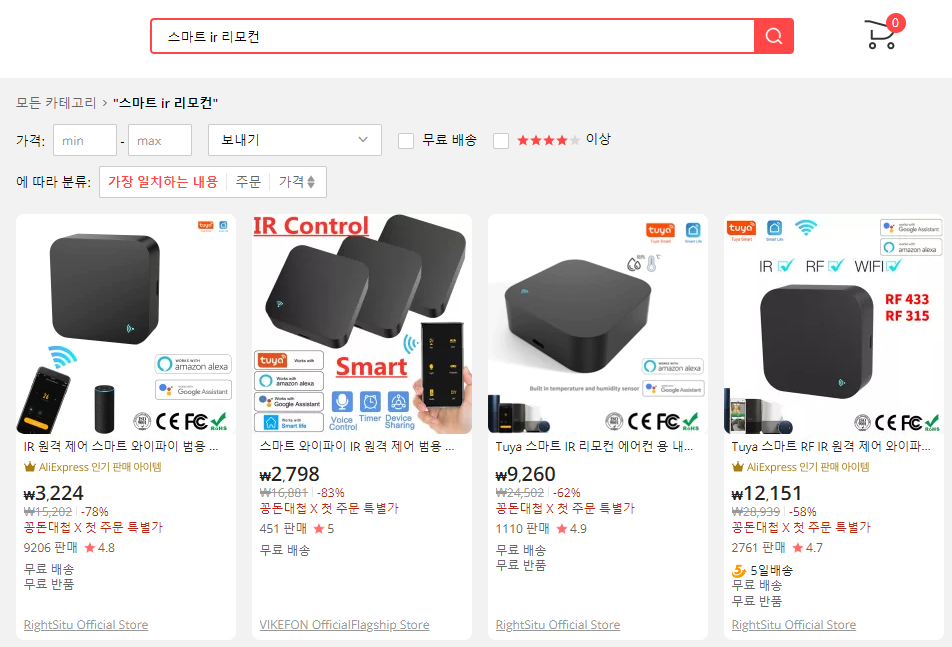

국내 제품들은 금액이 비싸니 저는 알리에서 구매를 자주 합니다. (만약 전등, 커텐, 스위치, 플러그까지 생각하시다면 지그비 허브기능이 있는 것으로 하셔도 됩니다.)

굉장히 싸죠? 알리 구매시 주의점은 금액을 잘 보시고 '무료반품'까지 있는 제품으로 선택하세요.

이유는 작동이 안되거나 오배송의 경우 무료반품이 아니면 반송비 때문에 배보다 배꼽이 더 커집니다.(물론 금액상 이정도는 버려도 된다라고 생각하시면 패스 해 주시고요.)

저 같은 경우는 TV, 공기순환기, 에어컨, 블루레이 플레이어를 등록해서 사용하고 있습니다.

설치 위치는 대부분 360도를 지원하기 때문에 숨기지만 않으시면 대부분 잘 작동됩니다.

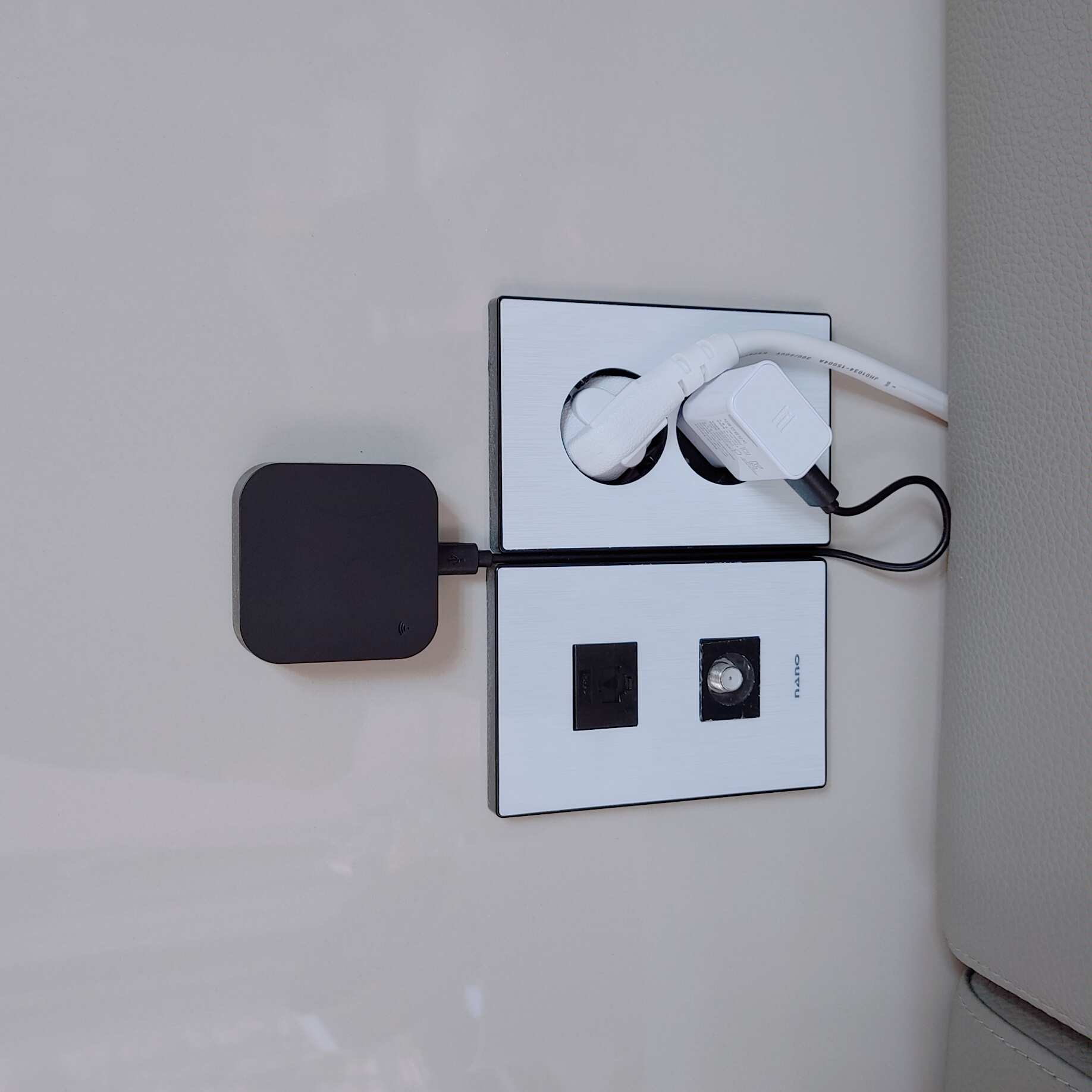

 아! IR(적외선)의 특성상 안방문이 열려 있으면 반사되어서 안방의 동일 회사 제품이 작동할 수도 있습니다. 저는 쇼파 뒤에 콘센트가 있어서 아래 사진처럼 동봉된 부착지를 이용해 위치 시켰습니다. 온도/습도센서도 들어 있기 때문에 평균적인 온도를 나타내는 곳이 좋겠죠?

설치 및 연결 하는 방법은 아주 쉽습니다. WiFi방식의 어떤 스마트 IR 리모컨이라 해도 다음처럼 설치하시면 되요.

아주 쉽죠? 하지면 IR리모컨의 단점은 기기가 신호를 정상적으로 받고 제대로 작동하는지 알 수가 없는 것이랍니다.

그래서 해결할 수 있는 방법이 바로 스마트 플러그와 조합을 하시면 됩니다. WiFi 방식의 스마트 리모컨과 스마트 플러그(콘센트)의 조합한 동작은 다음과 같이 되는 것이죠.

1. 외부에서 앱을 통해 스마트 IR로 제품 전원 On 신호를 보낸다.

2. 인터넷을 통해 게이트웨이로 들어온 신호는 집안 스마트 IR 리모트로 명령 전달

3. 스마트 IR 리모컨은 해당 기기에 전원 On적외선 신호 송출

4. 해당 기기는 IR신호 수신 여부에 따라 전원 On

5. 해당 기기가 정상적으로 작동하면 스마트 콘센트에서 소비전력 DATA 송출

6. 게이트웨이 → 인터넷 → IoT클라우드 → 인터넷 → 스마트폰 App으로 DATA 전달

7. 스마트폰 App 사용 전력량 확인으로 원격 제어 제품 정상 작동여부 확인 가능

어떤신가요? 아주 쉽죠. 스마트 플러그 + 스마트 IR 리모컨 포함 단돈 만오천원도 안 되는 돈으로 배송되는 15일 뒤에는 여러분들도 일반 리모컨 가전제품을 스마트 홈 디바이스로 변신 시킬 수 있답니다.

그럼 다음에는 아주 쉽게 기존 레일을 이용한 스마트 커튼 만드는 법을 가지고 오겠습니다.
